环氧富锌底漆
| 包装规格 | 25+2.5kg |
| 颜色 | 灰色 |
| 理论用量 | 190g/㎡；干膜50μm |
| 体积固体份 |
66% |
| 比重 | 2.38kg/L |
| 混合比例 | 10:1 |
环氧富锌底漆是以锌粉为防锈颜料、环氧树脂为基料、聚酰胺树脂或胺加成物为固化剂，加以适当的混合溶剂配制而成，环氧富锌底漆漆膜中含有大量的锌粉，具有优异的防锈性能、机械性能好、良好的附着力、具有牺牲阳极保护阴极的作用；
环氧富锌底漆有阴极保护作用，适用于桥梁、储罐、集装箱、钢结构、钢管、海洋平台、船舶、海港设施以及恶劣防腐蚀环境的底涂层等。
环氧富锌底漆在使用的过程中不断被介质腐蚀，锌粉间隙和钢铁表面沉积了腐蚀介质，即碱式碳酸锌，俗称“白锈”，其结构致密，且不导电，是难溶的稳定化合物，能够阻挡和屏蔽腐蚀介质的侵蚀起到抗腐蚀效果。
底漆：环氧富锌底漆
中间漆：环氧云铁中间漆
环氧富锌底漆能与多系列油漆配套使用，根据应用的环境不同，选择不同的面漆
（详细方案请咨询双狮客服）
| 漆膜颜色及外观 | 钢灰色、表面平整无光 |
| 施工性 | 对涂膜无障碍 |
| 干燥时间 | 表干≯1h |
| 实干≯24h | |
| 适用期 | ≮5h |
| 耐冲击强度 | ≮50kg/cm |

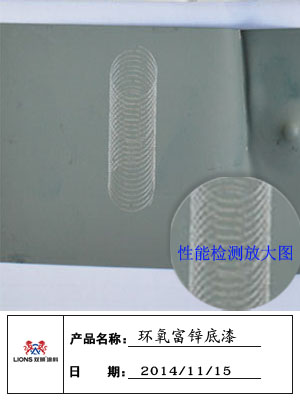

| 附着力 | ≯2级 |
| 耐盐雾性 | 72h |
| 不挥发 | ≮70% |
| 不挥发分中的金属锌含量 | ≮70% |
| 耐候性（天然暴晒6个月） | 不起泡、不生锈、不开裂、不剥落 |
《防腐蚀涂层涂装技术规范》HG/T 4077-2009
《集装箱环氧富锌底漆技术要求标准》Q/CIMC 10101-2007
《钢结构桥梁标准》HG/T3656-1999
《钢铁基材或水泥基层的附着力检测标准》GB/T 9286-1998
《钢结构的表面除锈标准检测》GB/T 8923-1988
《钢结构的表面粗糙度评定标准》GB/T 13288-1991
《电力建设施工及验收技术规范》SDJ68-1987
混合比例：10:1
熟化时间：20分钟
适用期：6h（23℃）
漆膜厚度：湿膜：80μm；干膜：50μm（无气喷涂）
环境温度：5℃～40℃；相对湿度：25%～85%
一定要彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或磨砂方法。达瑞典除锈标准sa2.5级，粗糙度达30-70μm；也可采用手工除锈法，达瑞典除锈标准sa3级，粗糙度达30-70μm。
施工条件：温度低于15℃时，可以选用低温固化型环氧富锌底漆，低于10℃时，必须选用低温固化型超出范围外，不可施工。
注：以上信息仅供参考（详细介绍请咨询双狮技术）
天津市双狮涂料有限公司 地址：武清区曹子里乡工业区花城中路正新道
