冷镀锌漆_冷镀锌防腐漆_镀锌漆

冷镀锌漆涂层干膜含锌量高达96％以上，具备镀锌及普通富锌涂料的双重优点，提供阴极保护及屏障保护双重功能，防腐性能优异，可常温便捷施工，将“镀锌”变得如用油漆一样简单，是替代热浸锌、镀锌、热喷锌的最好材料。

特点：

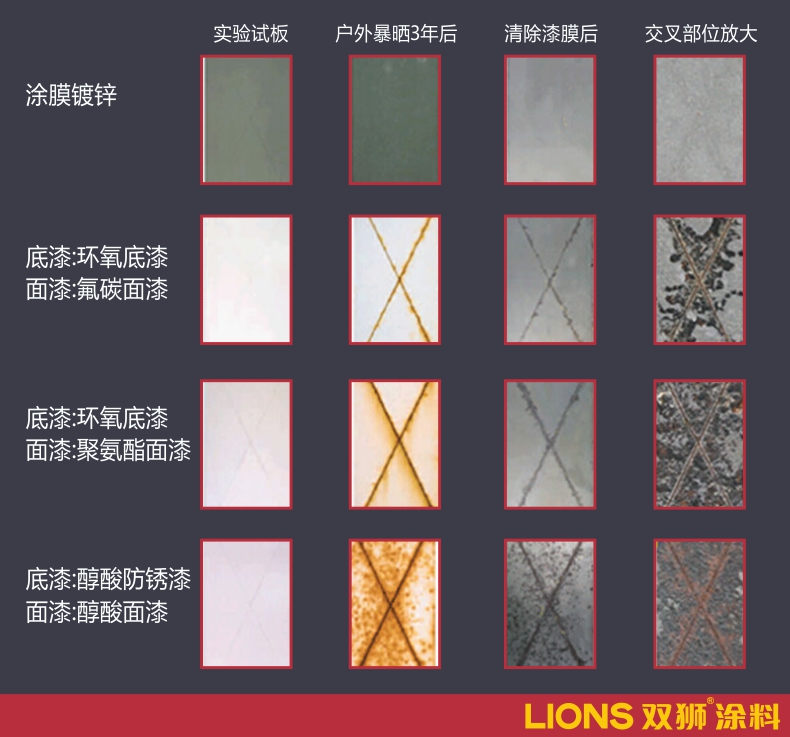

◆长效性：干膜锌粉含量≥96％，耐盐雾≥3000小时，涂装体系具备25年以上的防腐周期，其同类产品在国外有50年以上的成功实例；

◆环保性：不含铅、铬等重金属，不含甲苯、二甲苯、一氯甲烷、甲乙酮等有机溶剂。

◆抗滑移：抗滑移系数≥0.55，可用于高强螺栓连接面的防腐；

◆耐焊接：带涂层焊接不影响焊接质量，涂层不受切割及焊接损伤；

◆耐高温：持续抗高温能力为300℃；

◆耐低温：可持续承受-60℃的低温；

◆快干性：25℃时（膜厚23±3μm）表面干燥时间小于15分钟，实干时间为2-3小时。

用途：

广泛适用于各种钢铁构件与设施，如送变电系统、发电系统、桥梁、建筑钢结构、混凝土搅拌站钢结构、塔架、隧道设施、集装箱、 船舶、港口设施、水利闸门及其附属钢结构、加固钢筋、车体、管道、槽、料仓、标牌、栅栏、暖气设施、屋顶钢结构等。

冷镀锌漆可以与可与环氧云铁中间漆配套后涂刷各种面漆；

推荐面漆配套涂料：环氧树脂漆、丙烯酸聚氨酯漆、聚硅氧烷面漆、氟碳漆。

详细配套请咨询双狮客服

施工流程：

抛丸除锈→干燥压缩空气吹灰→电焊缝等特殊部位预涂装涂膜镀锌→喷(刷)涂涂膜镀锌→涂装间隔→喷(刷)涂涂膜镀锌配套涂料→产品质量检测→合格

表面处理：

◆表面喷砂或抛丸达到GB8923《涂装前钢材表面锈蚀等级和防锈等级》Sa2.5级。

◆对预处理达不到要求的地方，用电动砂轮打磨至St3级。

检验：

涂层外观按GB50205-2001标准，构件表面不应误涂、漏涂、涂层不应脱皮和返锈。涂层均匀，清洁无污染，无明显皱皮、流挂、针孔和气泡等弊病。

●预涂：用刷子对焊缝、转角、切边、螺孔、板边缘以及难涂部位刷涂一遍，进行预涂。

●有气喷涂：气源接油水分离器，有气喷涂选用2．5mm孔径喷嘴，枪嘴与物件表面距离大约为25cm，喷幅宽度人约为15cm，喷涂次数为往复2遍，间隔1小时后，涂第二道，往复走枪2遍，涂到规定要求的厚度，一道和二道的涂法采取十字交差。无气喷涂：可采用富锌涂料专用喷涂设备，采用z型喷嘴，整个设备必须清洁，压缩比推荐在1:30左右，喷幅25cm左右。

●刷涂：采用不掉毛优质漆刷，采用十字交叉法均匀刷涂，保证涂料良好渗透，注意防止流挂及不均匀。

●涂装间隔：自身复涂1小时，其他涂料2-8小时。

●涂层未完全干燥前避免受潮。高含锌涂层表面能形成锌盐（又称白锈），在涂装后道漆之前不应长时间曝露。如已产生锌盐，应在有锌盐的表面，应进行二次清除处理。
